SCR 파워모듈 과열 방지의 핵심, 온도퓨즈(Thermal Protector) 완벽 가이드
전기 판넬을 열어보면 히트싱크나 SCR 파워모듈 옆에 붙어있는 작고 하얀 부품 하나를 자주 보게 됩니다. 배선도 두 가닥뿐이라 그냥 지나치기 쉽지만, 이 부품이 없으면 과열로 인한 화재나 소자 파손 사고로 이어질 수 있습니다. 오늘은 자동제어 현장에서 실제로 가장 많이 쓰이는 온도센서인 온도퓨즈(Thermal Protector, 써모스탯)를 실물 사진과 함께 쉽게 풀어보겠습니다.
1. 온도퓨즈(써모스탯)란 정확히 무엇인가
온도퓨즈는 정식 명칭으로 Thermal Protector(서멀 프로텍터)라고 부르며, 내부의 바이메탈(Bimetal) 소자가 열팽창 차이를 이용해 특정 온도에서 스냅(snap) 동작으로 접점을 붙였다 끊었다 하는 부품입니다. 온도를 숫자로 읽어내는 '측정용 센서'가 아니라, 정해진 온도에 도달하면 회로를 물리적으로 차단하는 보호용 스위치라는 점이 핵심입니다.
왜 히트싱크·SCR 모듈에 부착할까

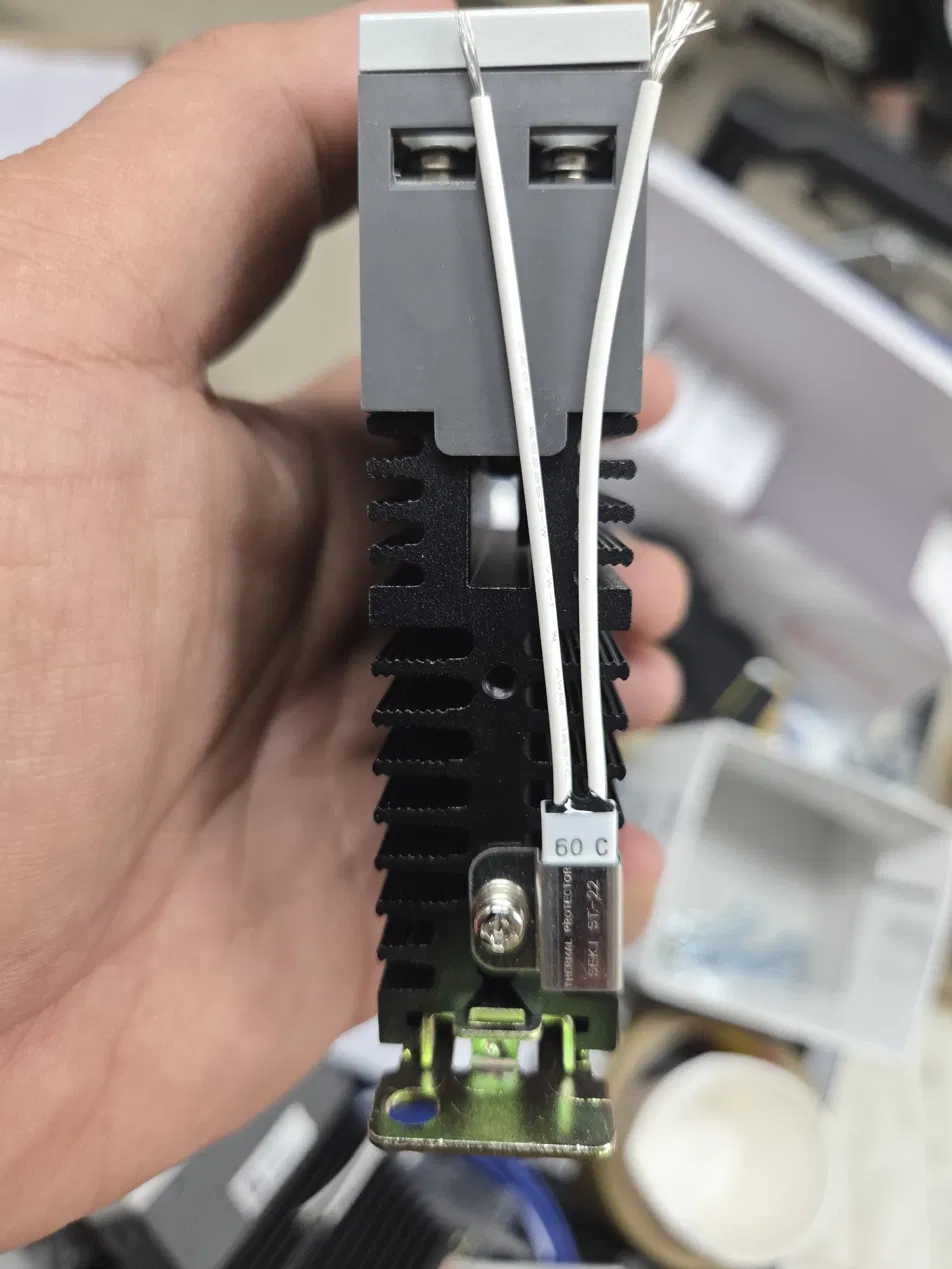

사진처럼 방열판(히트싱크) 표면에 리벳이나 나사로 밀착 고정해 사용하는 경우가 많습니다. SCR, 파워 트랜지스터, 정류 모듈 등은 부하가 커지면 발열이 급격히 증가하는데, 방열판 온도를 직접 감지해 설정 온도를 넘으면 전원을 차단하거나 경보를 발생시켜 소자 소손과 화재를 막아줍니다.
2. 실제 현장에서 자주 보이는 SEKI ST-22 시리즈 스펙

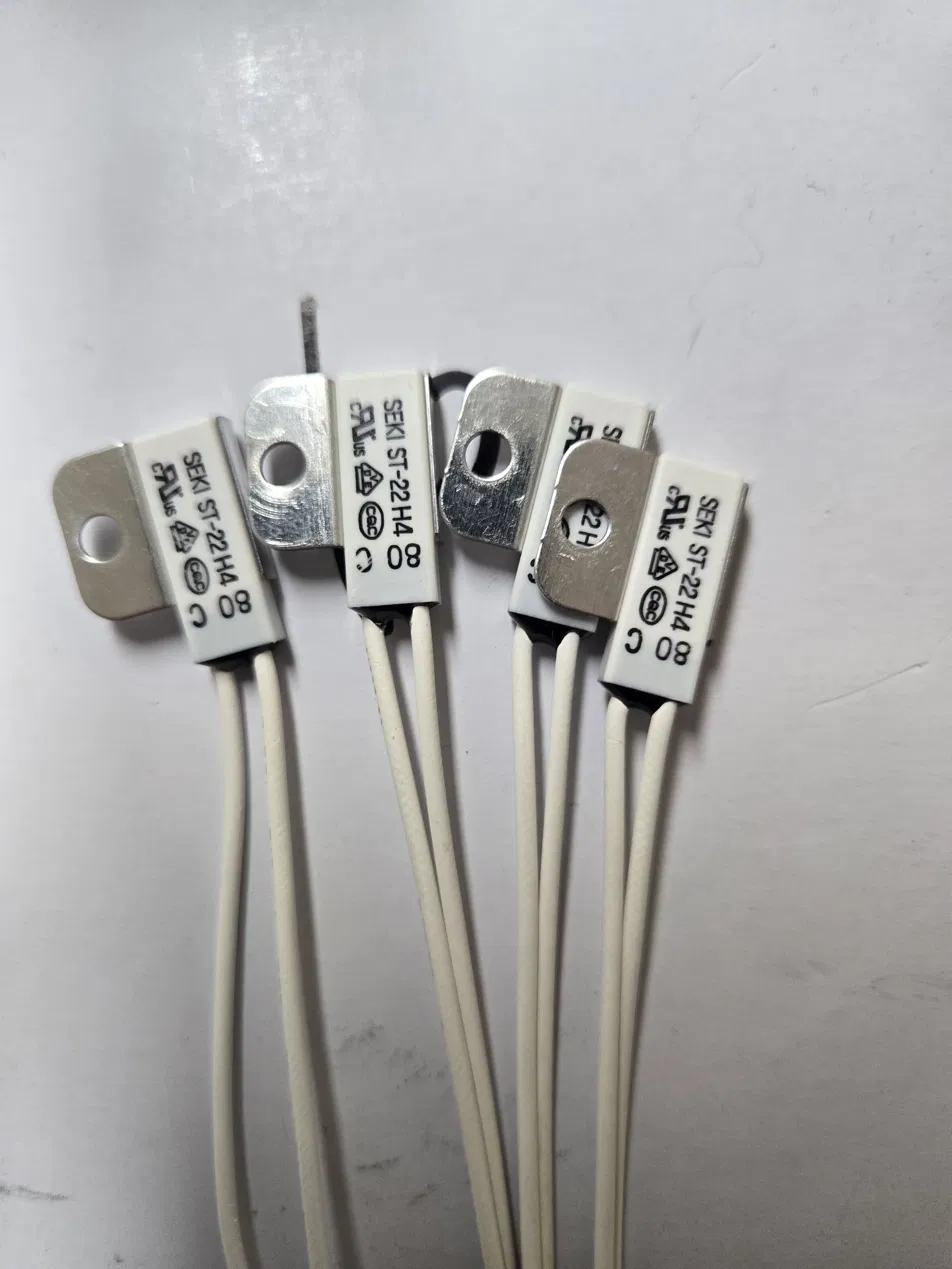

사진 속 부품은 한국 기업 SEKI(세키)의 ST-22 시리즈입니다. 공식 제품 자료를 기준으로 정리하면 다음과 같습니다.
| 항목 | 내용 |
|---|---|
| 동작 방식 | 스냅 액션(Snap Action), 상시 폐접점(Normally Closed) |
| 설정 온도 범위 | 50℃~150℃ (5℃ 단위로 세분화, 무부하 기준) |
| 내열 시험 기준 | +50℃ 연속 통전 가능 / 200℃ 1분간 견딤(내열 한계 테스트 값) |
| 보호 등급 | IP45 (방진4등급, 방수5등급) |
| 리드선 규격 | W-Type: UL3266 AWG22, 표준 70mm(피복 제거 7mm) / P-Type: 핀 단자 방식 |
| 인증 | UL, CSA, CQC, KC, VDE 등 (모델·정격별 상이) |
※ 위 수치는 SEKI사 공개 제품 자료 기준이며, 실제 구매 제품의 정확한 트립 온도·전류 정격은 몸체에 인쇄된 각인(예: 사진 속 "60 C" 라벨)과 발주 사양서를 반드시 함께 확인해야 합니다. 각인 부호(H4 등)의 세부 의미는 제조사 로트 관리 기준에 따르며, 본 글에서 임의로 단정하지 않습니다.
3. 장점과 단점, 객관적으로 비교하기
| 구분 | 내용 |
|---|---|
| 장점 | 구조가 단순해 고장률이 낮음 / 별도 제어회로 없이 단독으로 과열 차단 가능 / 방수·방진 사양(IP45) 제품이 많아 산업 현장 내구성이 좋음 / 가격이 저렴한 편 |
| 단점 | 정확한 온도값을 실시간으로 읽을 수 없음(ON/OFF만 가능) / 자동 복귀형은 온도가 낮아지면 재통전되어 반복 트립 상황 파악이 어려움 / 설정 온도가 고정형이라 현장에서 임의 조정 불가 / 접점 소자이므로 대전류 직접 개폐 시 접점 수명 고려 필요 |
4. 온도퓨즈 vs 서미스터(NTC/PTC), 뭐가 다를까
현장에서 흔히 헷갈리는 두 부품을 비교하면 다음과 같습니다.
| 구분 | 온도퓨즈(바이메탈 서모스탯) | 서미스터(NTC/PTC) |
|---|---|---|
| 출력 형태 | 접점 ON/OFF (디지털) | 저항값 변화 (아날로그) |
| 용도 | 과열 차단, 안전 보호 | 온도 측정, PLC/컨트롤러 피드백 제어 |
| 제어반 연동 | 단독 차단 또는 경보 접점용 | 온도조절기(TC), PLC 아날로그 입력 필요 |
| 정밀도 | 설정점 기준 ON/OFF만 판단 | 연속적 온도값 확인 가능 |
5. 히트싱크·SCR 모듈 설치 시 배선 포인트
- 밀착 고정이 생명: 방열판 표면과 온도퓨즈 사이에 틈이 있으면 실제 온도보다 늦게 반응합니다. 나사·리벳으로 확실히 밀착시키고 방열 그리스를 병행하면 반응 속도가 좋아집니다.
- 접점 용량 확인: 온도퓨즈 접점이 직접 개폐할 수 있는 전류(A)를 반드시 정격 이내로 사용하고, 대전류 부하는 릴레이나 SSR을 거쳐 간접 제어하는 것이 안전합니다.
- 리드선 내열 등급: AWG22 UL3266 같은 내열 전선 규격을 그대로 유지하고, 열원 근처에서 피복이 녹지 않도록 여유 길이를 확보합니다.
- 자동복귀형 여부 확인: 온도가 내려가면 자동으로 재통전되는 타입인지, 수동 리셋이 필요한 타입인지 사양서에서 반드시 확인해야 오작동을 예방할 수 있습니다.
자주 묻는 질문 (FAQ)
Q1. 온도퓨즈가 한번 끊어지면 다시 쓸 수 없나요?
제품에 따라 다릅니다. '자동복귀형(Automatic Reset)'은 온도가 내려가면 접점이 다시 붙어 정상 통전되고, '1회성 온도퓨즈(비복귀형)'는 한번 끊어지면 영구적으로 개방되어 교체가 필요합니다. 구매 전 사양서에서 반드시 구분해야 합니다.
Q2. 온도퓨즈와 퓨즈(전류 퓨즈)는 같은 건가요?
아닙니다. 일반 퓨즈는 과전류를 감지해 끊어지고, 온도퓨즈는 온도를 감지해 접점을 개폐합니다. 역할이 다르므로 서로 대체할 수 없습니다.
Q3. 설정 온도는 현장에서 조정할 수 있나요?
바이메탈 방식 온도퓨즈는 제조 시점에 설정 온도가 고정되어 나오므로 현장에서 임의로 조정할 수 없습니다. 다른 트립 온도가 필요하면 해당 온도로 제작된 모델을 새로 발주해야 합니다.
Q4. 서미스터로 대체해서 써도 되나요?
용도가 다릅니다. 서미스터는 연속적인 온도값을 읽어 PLC나 컨트롤러가 판단하도록 돕는 측정소자이고, 온도퓨즈는 그 자체로 회로를 차단하는 보호소자입니다. 정밀 제어가 필요하면 서미스터+제어로직, 최종 안전장치로는 온도퓨즈를 병행하는 구성이 일반적입니다.
Q5. IP45 등급이면 옥외에서도 바로 쓸 수 있나요?
IP45는 방진 4등급, 방수(분사수) 5등급 수준으로 분진과 약한 물 분사에는 견디지만, 침수나 완전 방수 환경 기준은 아닙니다. 옥외·다습 환경이라면 별도 방수함(외함) 적용을 권장합니다.
현재 사용 중인 히트싱크·SCR 모듈의 발열 스펙을 먼저 확인하고, 그에 맞는 설정 온도의 제품을 선택하세요.
